Выбор системы позиционирования DriveSets.

Для облегчения процесса выбора системы можно воспользоваться графическим интерфейсом. Выбор системы позиционирования подробно описан в каталоге в разделе "Процесс выбора" (V=5,6 Мб).


Рассмотрим выбор системы более подробно:

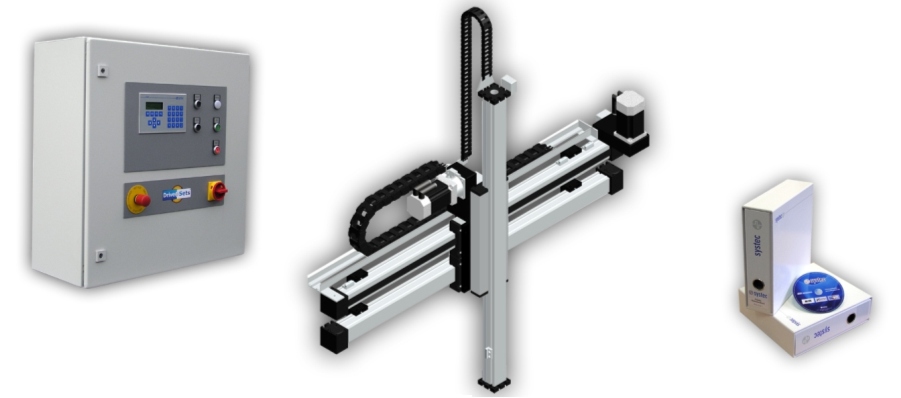

1. Все производимые системы представлены на сайте DriveSets
Центральными элементами при выборе DriveSets являются различные диаграммы выбора:

1 координатная система   диаграмма "прямая" - однокоординатная система
2-х координатная система   диаграмма "плоскость" - двухкоординатная система
3-х координатная система   диаграмма "объем" - трехкоординатная система
Поворотный стол   диаграмма "вращение" - модуль вращения, поворотные столы

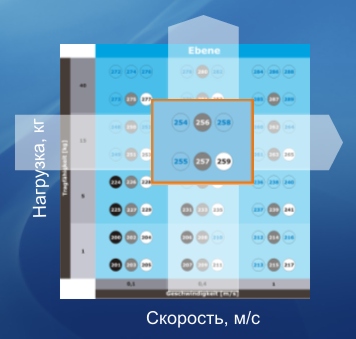

2. По вертикальной оси указана нагрузка (перемещаемый вес), по горизонтальной оси - требуемая скорость перемещения (рис.1).

3. В большинстве вариантов для заданной нагрузки и скорости доступны три возможных точности позиционирования:

точность позиционирования 0,4 мм
  малая точность позиционирования - 0,4 мм
черный круг на диаграмме
точность позиционирования 0,1 мм
  нормальная точность позиционирования - 0,1 мм
серый круг на диаграмме
точность позиционирования 0,025 мм
  высокая точность позиционирования - 0,025 мм
белый круг на диаграмме

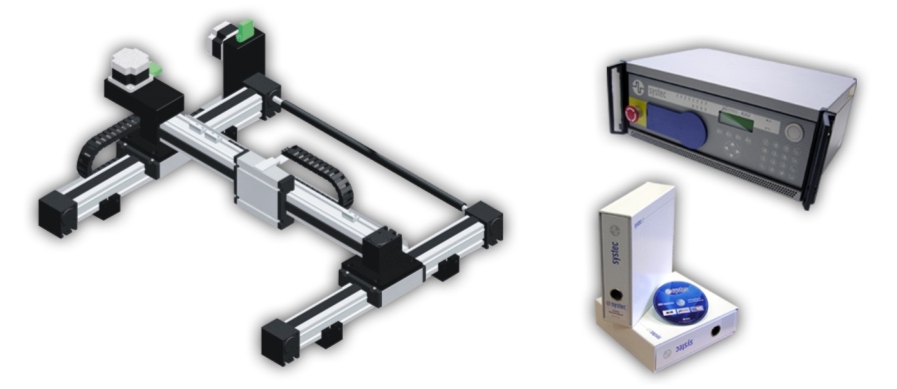

4. Двухкоординатные и трехкоординатные системы (декартовые системы) для рабочих пространств "Плоскость" и "Объем" существуют в двух исполнениях:

Консольное исполнение системы   консольная - четные номера, верхний ряд
Портальное исполнение системы   портальная - нечетные номера, нижний ряд

5. Далее согласно каталогу продукции определите конструкционные длины осей для системы и возможные функции и опции (напр. управление траекторией, магнитный тормоз, кабельканалы и т.д.)


Код заказа готов!!!
